Differenz Tastköpfe

Die neuen Hochspannungs-Differenzialtastköpfe der Reihe T3HVD von Teledyne Test Tools sind aktive Differenzial-Spannungstastköpfe mit Bandbreiten bis zu 200 MHz und Spannungen bis zu ± 7000 V (DC + Peak AC). Sie erfassen Signale schnell und genau, besitzt eine Messgenauigkeit von 2 % und eine geringe Belastung des Prüfkreises. Diese Tastköpfe können mit jedem Oszilloskopen mit einem 50 Ω oder 1 MΩ BNC-Eingang verwendet werden. Typische Anwendungen sind Leistungselektronik, mehrphasige Motorantriebe sowie Wechselrichter und Leistungswandlung.

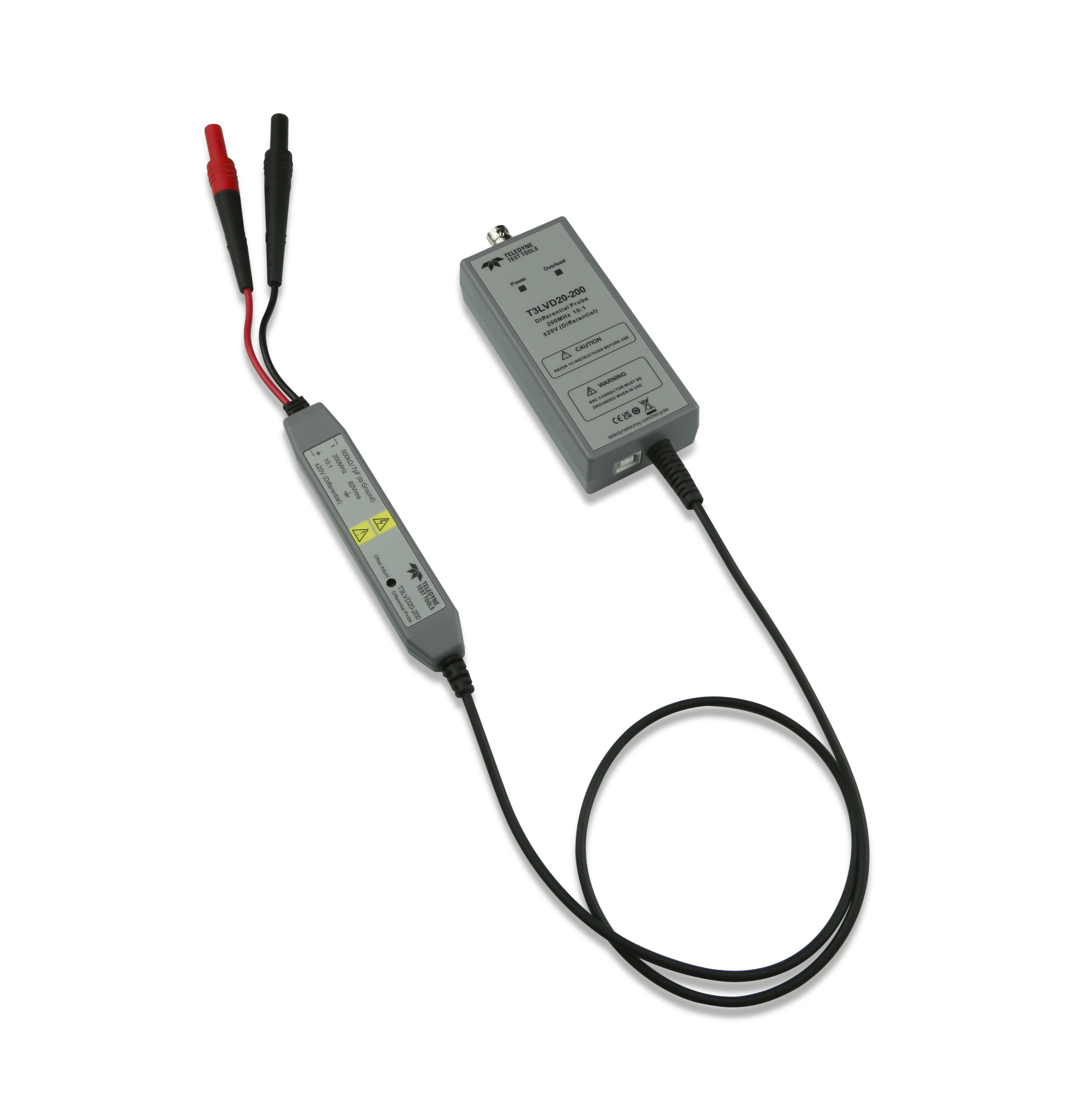

Der neue Niederspannungs-Differenzialtastkopf T3LVD20-200 von Teledyne Test Tools ist ein aktiver Differenzialtastkopf mit einer Bandbreite von 200 MHz , ± 20 V (DC + Pk AC). Er erfasst Signale schnell und genau, besitzt eine Messgenauigkeit von 2 % und eine geringe Belastung des Prüfkreises. Dieser Tastkopf kann mit jedem Oszilloskopen mit einem 50 Ω oder 1 MΩ BNC-Eingang verwendet werden. Typische Anwendungen sind eingebettetes Niederspannungs-Leistungsdesign und Messungen von Leistungskomponenten, Niederspannungs-Unterhaltungselektronik und Haushaltsgeräte sowie Fahrzeugelektronik.

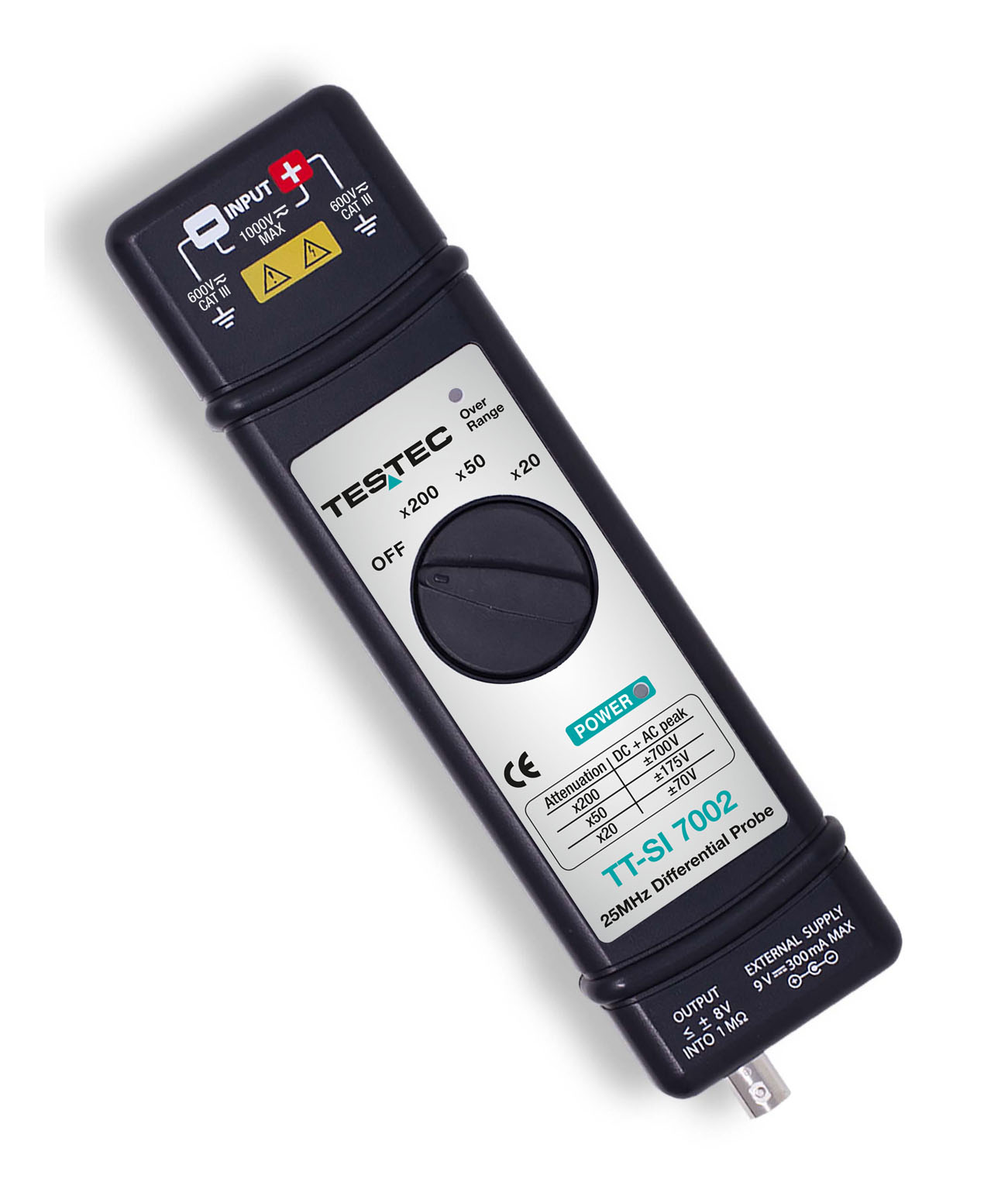

Testec Differenz-Tastkopf TT-SI 7002, 25 MHz Bandbreite Der Differenz-Tastkopf TT-SI 7002 von Testec verfügt über eine Bandbreite von 25 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 700 V. Hierbei ist zu beachten, dass der TT-SI 7002 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 61010-1:2015 Wählbare Teilungsfaktor von x20, x50 und x200 Bis zu ±700 V (DC + AC-Spitze) Gleichtakt-Modus Absolute max. Eingangsspannung: 600 Vrms Hohe Genauigkeit von ±2% Betriebsanzeige-LED

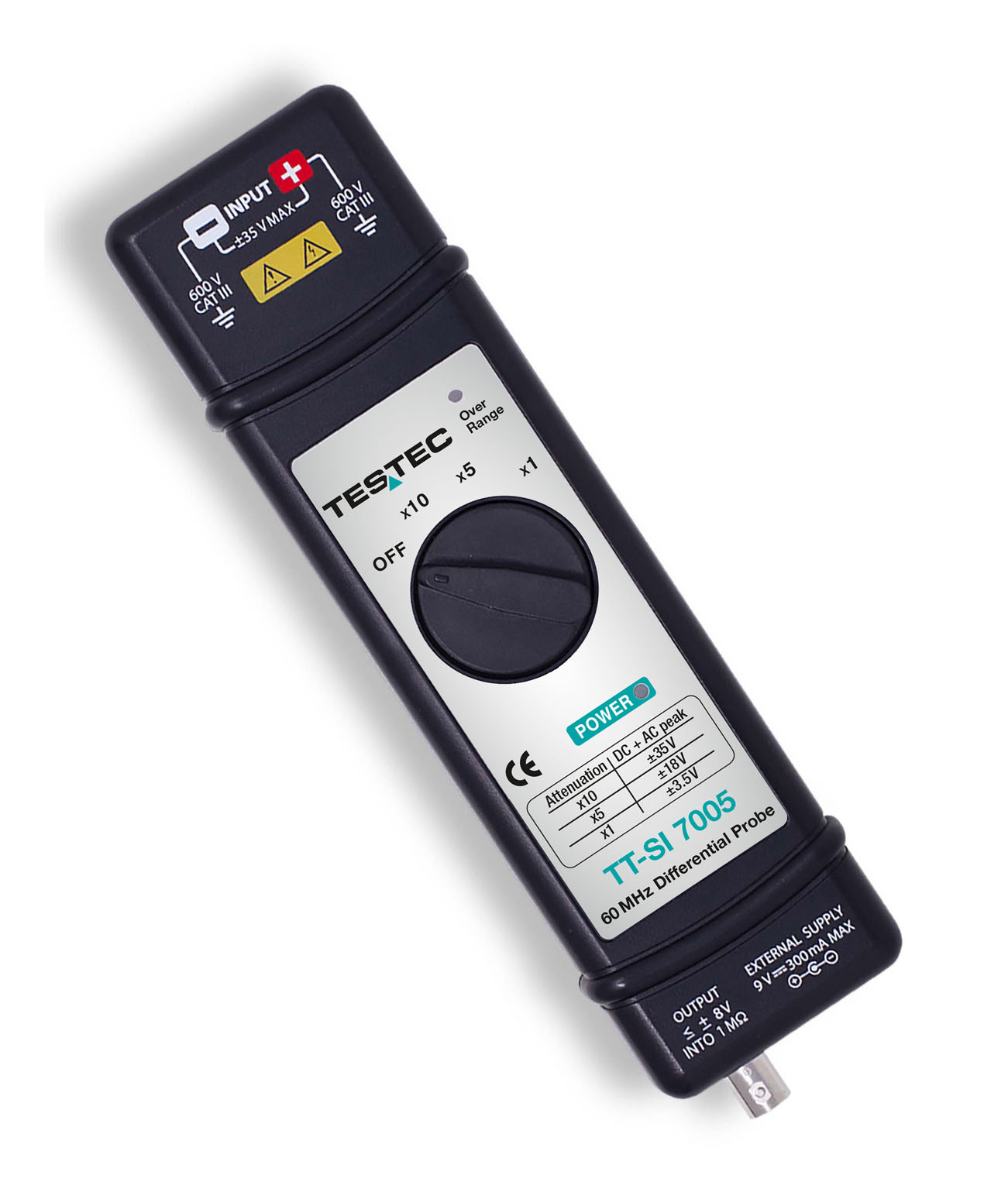

Testec Differenz-Tastkopf TT-SI 7005, 60 MHz Bandbreite Der Differenz-Tastkopf TT-SI 7005 von Testec verfügt über eine Bandbreite von 60 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 35 V. Hierbei ist zu beachten, dass der TT-SI 7005 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 61010-1:2015 Wählbare Teilungsfaktor von x1, x5 und x10 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8010A, 70 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8010A von Testec verfügt über eine Bandbreite von 70 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 7.000 V. Hierbei ist zu beachten, dass der TT-SI 8010A nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x10 und x100 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8010B, 100 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8010B von Testec verfügt über eine Bandbreite von 100 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 7.000 V. Hierbei ist zu beachten, dass der TT-SI 8010B nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x10 und x100 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8050, 70 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8050 von Testec verfügt über eine Bandbreite von 70 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 1.500 V. Hierbei ist zu beachten, dass der TT-SI 8050 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x50 und x500 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8051, 100 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8051 von Testec verfügt über eine Bandbreite von 100 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 1.500 V. Hierbei ist zu beachten, dass der TT-SI 8051 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x50 und x500 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8052, 200 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8052 von Testec verfügt über eine Bandbreite von 200 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 1.500 V. Hierbei ist zu beachten, dass der TT-SI 8052 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x50 und x500 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

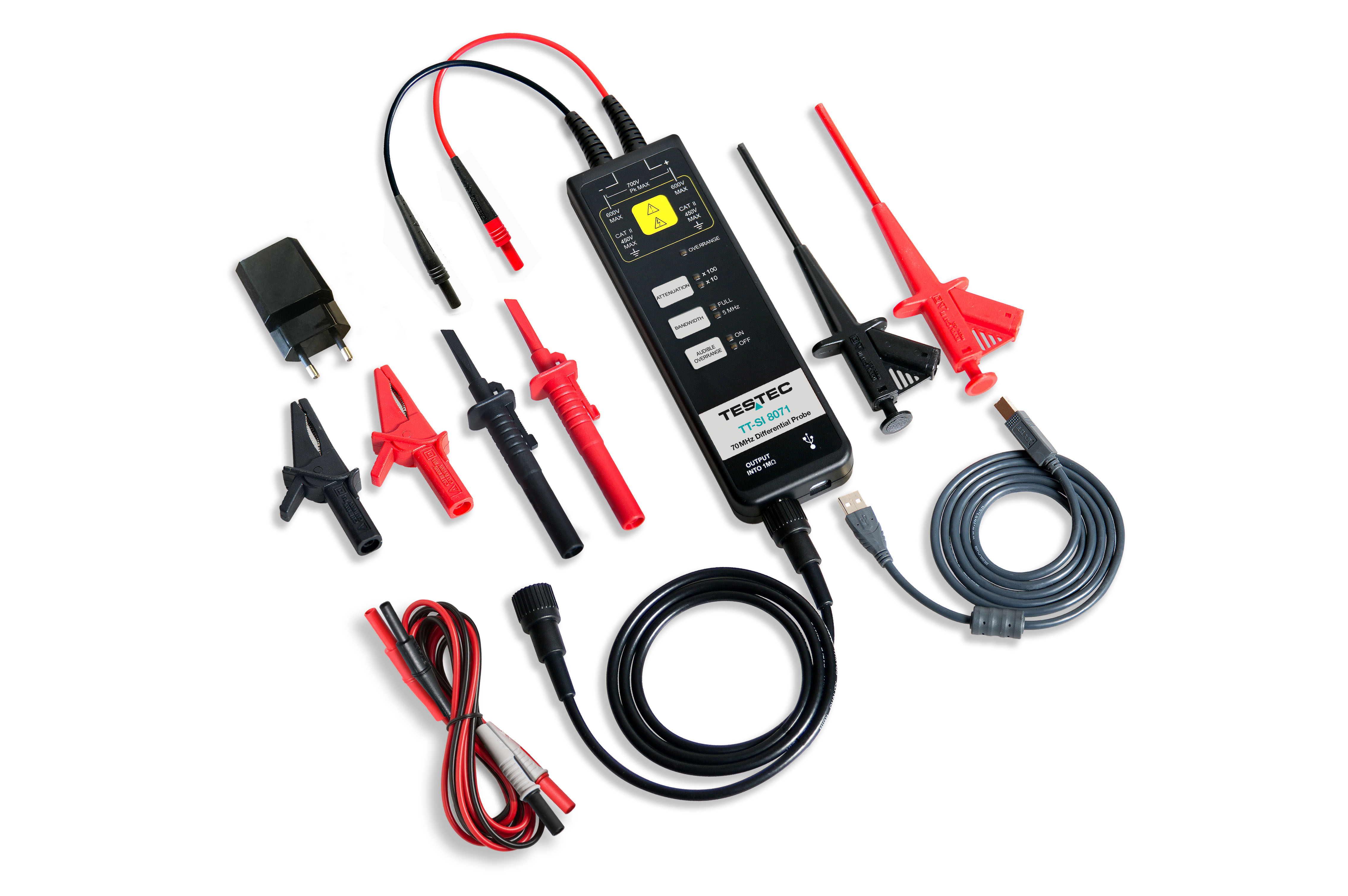

Testec Differenz-Tastkopf TT-SI 8071, 70 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8071 von Testec verfügt über eine Bandbreite von 70 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 700 V. Hierbei ist zu beachten, dass der TT-SI 8071 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x10 und x100 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SI 8110, 100 MHz Bandbreite Der Differenz-Tastkopf TT-SI 8110 von Testec verfügt über eine Bandbreite von 100 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 2.800 V. Hierbei ist zu beachten, dass der TT-SI 8110 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 Wählbare Teilungsfaktor von x100 und x1000 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SX 9001, 30 MHz Bandbreite Der Differenz-Tastkopf TT-SX 9001 von Testec verfügt über eine Bandbreite von 30 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 700 V. Hierbei ist zu beachten, dass der TT-SX 9001 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 CAT III Wählbare Teilungsfaktor von x10 und x100 Hohe Genauigkeit von ±2% Betriebsanzeige-LED

Testec Differenz-Tastkopf TT-SX 9002, 30 MHz Bandbreite Der Differenz-Tastkopf TT-SX 9002 von Testec verfügt über eine Bandbreite von 30 MHz. Die maximale Eingangsspannung des Tastkopfs liegt bei max. Spannung ± 1.400 V. Hierbei ist zu beachten, dass der TT-SX 9002 nur an geerdete Oszilloskope angeschlossen werden darf. Erfüllt die Sicherheitsnorm IEC 1010-031:2015 CAT III Wählbare Teilungsfaktor von x20 und x200 Hohe Genauigkeit von ±2% Betriebsanzeige-LED
